DN50手搖刷式過濾器

品牌：佳潔寶
型號：DN50
濾材：碳鋼、不銹鋼
過濾精度：30目
公稱壓力：1.6Mpa
過濾介質：水處理
應用領域：污水處理

產品簡介：

　DN50手搖刷式過濾器原理概述：DN50手搖刷式過濾器由自清洗過濾器本體、不銹鋼過濾網、帶手柄的清洗刷架組、排污閥及壓力表所組成

DN50手搖刷式過濾器原理概述：

DN50手搖刷式過濾器由過濾器本體、不銹鋼過濾網、帶手柄的清洗刷架組、排污閥及壓力表所組成，清洗刷架組穿過過濾器蓋，清洗刷安裝在不銹鋼過濾網內部，水流經過過濾器時，雜質被濾網攔截，當手搖刷式Y(jié)型過濾器需要排污時，只要打開排污閥順時針方向搖動手柄數圈，即可完成排污，不必拆卸過濾器清洗內部濾網，清洗排污過程水流不中斷。

DN50手搖刷式過濾器參數：

Y型過濾器殼體：碳鋼、304不銹鋼、316L不銹鋼
濾網：304不銹鋼、316L不銹鋼
目數：30目（根據用戶需求）
刷架：304不銹鋼、316L不銹鋼
排污閥：鑄鋼、銅、不銹鋼
密封圈：EPDM橡膠、四氟等
清洗刷：不銹鋼、尼龍
注：可根據客戶需求選用鎳、鈦合金等特殊材質，具體情況請咨詢公司。

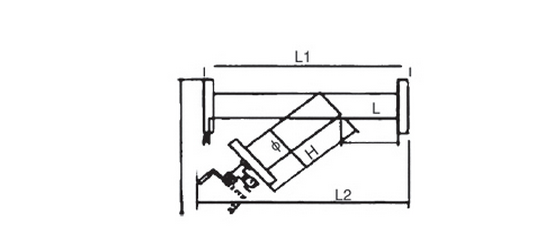

手搖刷式Y(jié)型過濾器尺寸：

口徑mm	較大流量T/h	型號規格	重量KG	L(mm)	L1（mm）	L2（mm）	L3（mm）	H（mm
50	19	JBYS	74	300	600	80	810	650
80	50	JBYS	75	300	600	80	810	660
100	80	JBYS	76	300	700	80	810	670
125	125	JBYS	80	350	750	80	820	680
150	180	JBYS	114	350	800	80	950	720
200	320	JBYS	154	525	850	80	1050	850
250	490	JBYS	260	650	900	80	1350	1050
300	710	JBYS	405	700	950	100	1740	1360
350	970	JBYS	580	820	1170	100	2350	1740

DN50手搖刷式過濾器產品特點：

單臺自清洗過濾器較大過濾流量可達970m3/h
過濾精度從4000微米-20微米
濾網可選鉆孔（4000-800μm），楔形（1000-50μm）編織復合（800—20μm）
較小工作壓力≥0.1MPa
較高工作壓力≤2.5MPa(特殊可定制)
工作溫度≤95℃
清洗方式：刷式
安裝形式：可立式安裝或臥式安裝，多臺并聯可獲得更大流量

適用范圍：

應用領域

設備安裝與使用：

（1）安裝使用時，應注意對控制箱、傳感器及傳動部分的保護，防止損壞。
（2）按照Y型手搖刷式過濾器本體上的箭頭提示方向連接管道，使水流方向與本體上的箭頭方身一致。JBYS系列手搖刷式過濾器有兩種安裝形式：立式或臥式，采取任何一種安裝形式時，應注意使自動排污閥的出口方向?yàn)樗交蛳蛳?，以保證排污更徹底。
