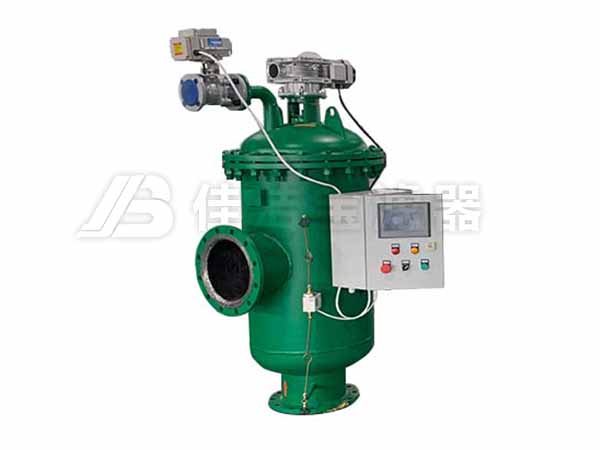

電廠高爐循環水自清洗過濾器產品簡介
電廠高爐循環水自清洗過濾器是一種利用濾網直接攔截水中的殺質，去除水體懸浮物、顆粒物，降低濁度，凈化水質，減少系統污垢、菌藻、銹蝕等產生，以凈化水質及保護系統其他設備正常工作的精密設備，水由進水口進入自清洗過濾器機體，由于智能化(PLC、PAC)設計，系統可自動識別雜質沉積程度，給排污閥信號自動全排污。
工作原理
含雜質的水由入口進入自清洗過濾器，先流經粗濾網①進行粗過濾，然后進入細濾網②內腔進行細過濾，過濾后的凈水由出口流出。過濾出來的雜質吸附在細濾網上，并因此形成了濾網內外表面的壓差。當壓差達到設定值時(比如0.5 Bar時)，壓力傳感器傳送信號給控制器，控制器打開排污閥④從排污口排出，結果使得水力馬達腔和雜質收集器③和⑤室的壓力下降，從而產生了類似于真空清洗原理的負壓抽吸，濾網表面 的雜質隨著反沖洗水通過集污器和水力馬達⑦排到污水腔⑥，經過排污孔排出。排水使水力馬達和雜物收集器旋轉，以使整個濾網得以沖洗。大尺寸的過濾器還帶有驅動缸⑧以控制雜質收集器的縱向移動，并防止其移動過快，使整個濾網能被噴嘴沖洗。整個反沖洗過程自動控制，只需數秒，在自清洗過程中不會造成主水流的中斷。
技術參數
1、流量范圍：4～2350 m3/h
2、過濾精度：10～3000μm
3、工作壓力：0.15～1.0 Mpa
4、壓力損失：≤ 0.05Mpa
5、排污閥口徑：DN 50 mm
6、排污時間：10～60秒
7、適用溫度：≤ 95°C
8、控制界面：數顯、旋鈕、開關
過濾器特點
1、電力驅動，不銹鋼刷式清洗，系統承壓能力強；
2、壓差控制設計、時間控制、手動控制清洗；
3、鋼刷拆卸、安裝、維護簡便易操作；
4、相鄰兩次清洗，電機正反轉交替運轉，使不銹鋼轉刷壽命更長；
5、設有電機過載保護，可有效保護電機。
6、控制顯示界面人性化設計，操作非常簡便；
7、外表面無外露接線，安全可靠。
8、控制界面：數顯、旋鈕、開關
9、濾網類型：金屬楔型網
10、電力驅動，不銹鋼刷式清洗排污；
11、控制方式：壓差、時間、手動控制設計；
12、控制方式：時間、手動控制設計；
13、過濾單元結構設計，堅固耐用；
14、清洗設計實現低負載、低水頭、均勻排污；
15、電控箱面板方向可滿足用戶要求隨意調節；
應用范圍
石化用自動清洗過濾器主要用于凈化水用途，可用于工業、農業、電力、電子、醫藥、食品、印染、建筑、鋼鐵、冶金、造紙，煤礦，游泳池，景觀，綠化等各行各業的水過濾、水處理、水改造特別是對水質要求較高的微濾領域，全自動過濾器有很多功能可去除水中泥沙、粘土、鐵銹、懸浮物、藻類、生物粘泥、腐蝕產物、大分子細菌、有機物及其它微小顆粒等雜質，達到水質凈化的目的。
注意事項
1. 自動清洗過濾器應采用旁通式安裝，以便設備在不停機狀態下檢修與維護。
2. 本設備可根據現場情況采用水平或垂直安裝，設備必須按進出水口方向與管道連接，當垂直安裝時，設備進水口朝上，水平安裝時，排污口朝下。
3. 設備進水口、出水口、排污口均應加裝閥門(排污閥應為快速閥)。
4. 設備之間凈距離不小于1500mm;設備與墻體凈距離不小于1000mm;設備與四周應留出不小于500mm的維修空間。
5. 設備進出口管道上，應以靠近管口處設置管道支架;直接與容器管口相連接的大于或等于DN150的閥門下面宜設置支架。
