產品簡介:

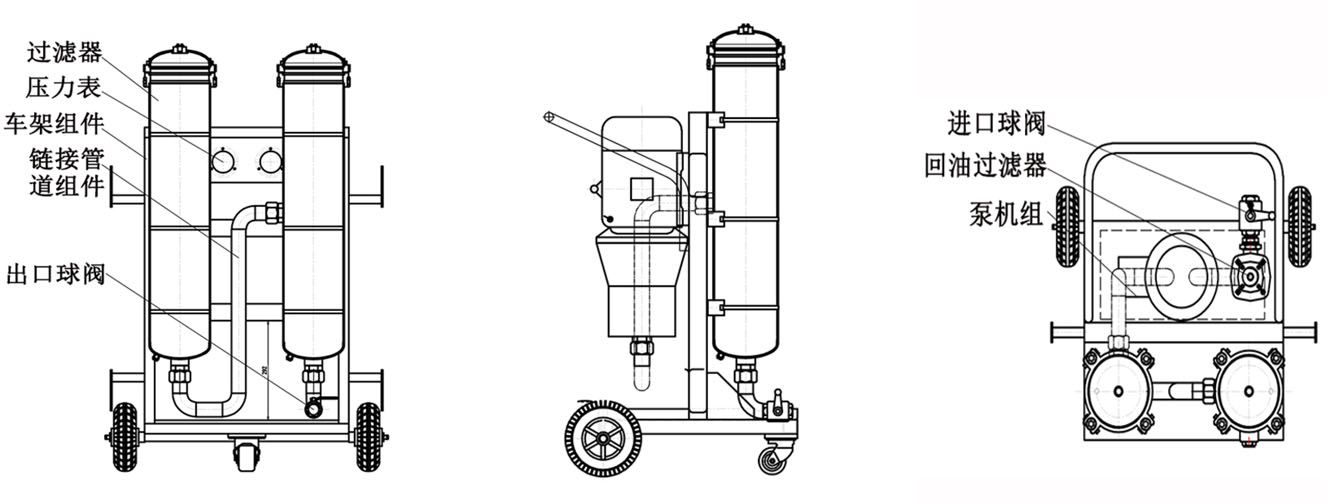

高精度濾油機LYC-32B簡介:高精度濾油機LYC-32B是根據濾油機的結構形式而分的,由齒輪泵、濾清器、安全閥、回油閥、放液水嘴、濾床(包括壓力表、濾板、濾框、濾紙、油盤)、前支架、后支架、底盤、拉
高精度濾油機LYC-32B被濾油液從濾清器進油孔處吸入,通過濾清器去除較大雜質后,再進入齒輪泵。濾油機油液由電動機通過聯軸器帶動齒輪泵旋轉,使油液壓入濾床,通過濾油紙將油中雜質濾凈。由于濾油紙的毛細管作用,可以吸收油中殘留水份。安全閥的作用是控制管道系統的壓力,當油壓不再上升,以確保設備安全運轉?;赜烷y借助齒輪泵進油口的真空作用,將油盤內的余油吸入濾清器。放液水嘴供提取油樣。
高精度濾油機LYC-B品牌:佳潔寶
型號:LYC-32B
過濾介質:液壓油、潤滑油、水乙二醇、磷酸酯液壓油
溫度:5-80℃C
粘度:10-160cst,大于 160cst 需采用高粘度濾油機
流量:6L/min-500L/min
精度:1um、3um、50um、10um、20um、30um、50um、80um
壓力:0.4-0.6MPa
電源:AC 380V 三相、AC220V 兩相
功率:0.55kw、0.75kw、1.1kw、1.5kw、2.2kw、3.0kw、4kw、7.5kw
型號 | LYC-25B-*/** | LYC-32B-*/** | LYC-40B-*/** | LYC-50B-*/** | LYC-63B-*/** | LYC-100B-*/** | LYC-150B-*/** |
額定流量L/min | 25 | 32 | 40 | 50 | 63 | 100 | 150 |
使用溫度℃ | 5-80 | ||||||
推薦使用粘度CSt | 10-160 | ||||||
額定壓力MPa | 0.6 | ||||||
原始?jí)毫p失MPa | ≤0.01 | ||||||
一級粗過濾精度μm | 100 | ||||||
二級精過濾精度μm | 10、20、40 | ||||||
三級精過濾精度 | 3、5、10、20、40 | ||||||
電壓V | AC380V三相 AC220V兩相 | ||||||
電機功率kw | 0.55 | 0.75 | 1.1 | 1.1 | 1.5 | 2.2 | 3.0 |
重量kg | 46 | 78 | 90 | 96 | 102 | 120 | 160 |
外形尺寸 | 520*350*950 | 520*350*950 | 720*680*1020 | 720*680*1020 | 720*680*1020 | 720*750*1020 | 720*750*1220 |
注:
*為二級精過濾器的精度,如003為3微米
**為所適用的介質,省略:一般液壓油
BH:水、乙二醇
V:磷酸酯液壓液
——高精度濾油機LYC-B端蓋采用快開結構,更換濾芯方便
——進出油軟管可以根據用戶要求設計
——精細液壓油過濾器剛性強、性能穩定
——推車式設計
——電機噪音低
——濾芯采用優質濾材,具有過濾效果高
